Impedancia LC serie:

Donde Z es la impedancia en , X_c es la reactancia capacitiva en y X_L la reactancia inductiva también en .

Nota: Se toma a Z siempre como valor absoluto.

Ejemplo:

Cálculo de la impedancia para una serie compuesta por una bobina de 500 uH y un capacitor de 1500 pF trabajando a 30KHz.

para X_c = 1 / ( 2  3.1415927 30 0.0015) = ~ 3.536K
para X_L = 2  3.1415927 30 0.5 = ~ 94.2
y para Z = X_c - X_L = ~ 3.441

Ahora realizamos el mismo cálculo para las frecuencias de 1KHz, 180KHz, 3MHz y 10.7 MHz y volcamos los resultados en la sig. tabla:


	1KHz	30KHz	180KHz	3MHz	10.7MHz
Z	106K	3441	24	9.4K	33.6K

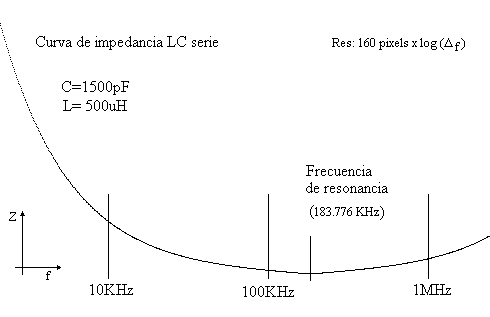

Vemos como la impedancia varia en función de la frecuencia y especialmente como ha caido alrededor de la frecuencia de 180KHz. Este pozo tiene su valor mínimo justamente a la frecuencia de resonancia del circuito, que con los componentes dados se situa alrededor de 183KHz. Para un circuito LC serie, y a diferencia de un circuito LC paralelo , la impedancia a la frecuencia de resonancia tiende, (con componentes ideales), a cero.

Autor:equis
